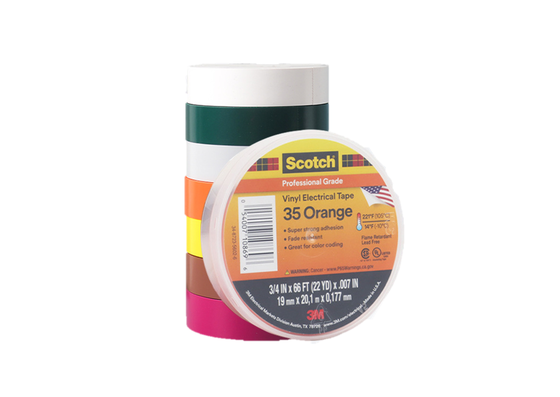

3M Scotch 35 | Farbcodierung | Isolierband | Vinylträger

Produktbeschreibung

3M Scotch 35 ist das professionelle Farbcodierungs-PVC-Vinyl-Isolierband von 3M, nominal 7 mil / 0,178–0,18 mm, einseitig beschichtet, nicht korrosiv, mit Gummi- oder Gummi-Harz-PSA, ohne Träger. Es dient zur Primärisolierung von Spleißen bis 600 V, Phasenidentifikation, Farbcodierung von Motorleitungen, Markierung von Rohrleitungssystemen, Markierung von Sicherheitszonen, Bündelung von Kabelbäumen und als Außenmantel über LV/MV/HV-Verbindungen. Das elastische PVC bietet hohe Dehnung, Flammwidrigkeit, UV-Beständigkeit (Weiß vollständig UV-beständig; andere Farben farbbeständig), Abrieb-/Feuchtigkeits-/Laugen-/Säure-/Lösungsmittelbeständigkeit. Regionale TDS-Temperaturbereiche variieren: einige 0–105°C, einige -10–105°C, UL510 nominal 80°C, IEC/CSA kontinuierlich je nach Typ (z. B. F-PVC P/90 oder P/105 gemäß Lizenz); 9 oder 10 farbbeständige Farben.

Aufbau

Eigenschaften

• Mehrfarbige Phasen-Codierung: 9/10 farbbeständige Farben (Rot/Gelb/Grün/Blau/Braun/Grau/Weiß/Orange/Violett, einige Rosa) für 3-Phasen-/Mehrphasen-/Neutral-/Erdungs-ID; einfacher als schwarzes Band plus Marker oder Schrumpfschläuche.
• 7-mil elastische PVC-Anpassungsfähigkeit: 0,178–0,18 mm, 225 % Dehnung; Halbüberlappung bis ca. 5/8 Breite bei Spleißen mit kleinem Radius; weicher als PET/Glas, feuchtigkeitsbeständiger als Papier, gleichmäßiger als billiges farbiges Vinyl.
• 600V-Isolierung plus Markierung: UL510/CSA 600V, Durchschlagsfestigkeit ca. 1250V/mil/49,2kV/mm, Isolationswiderstand >10⁶MΩ; primäre Spleißisolierung und Farbring in einem, kein separates Schwarz+Farbe.
• Gummi/Gummi-Harz nicht korrosiv: Stahl-/Trägermaterial-Haftung 2,2 N/10 mm, geringe elektrolytische Korrosion (Faktor 0,9) an Cu/Al-Leitern; sicherer auf lange Sicht als säurehaltige/ad-hoc-Stoffbänder.
• Flammwidrig und wetter-/UV-beständig: UL510 flammwidrig; Weiß vollständig UV-beständig, andere farbbeständig für Außen-/Anlagen-/Mobilfunkstandort-Sonne/Regen; sicherer als nicht-FR farbiges Verpackungsband.
• Chemikalien-/breite Umgebungsbeständigkeit: Abrieb, Feuchtigkeit, Laugen, Säuren, viele Lösungsmittel (Umfang gemäß TDS); schützt Motorleitungen, Rohrleitungen und Kabelbäume besser als nur Etikettenfolie.
• Regionale Temperaturbereiche: einige 0–105°C, einige -10–105°C, UL510 nominal 80°C, IEC/CSA je nach Typ 90/105°C; besser als nur für Innenbereiche geeignetes Vinyl, aber unter -10 Verwendung gemäß regionaler TDS.
• Spezifikationsgerechter Außenmantel: Halbüberlappung über Gummi-Spleiß-/Mastik für LV/MV/HV; kombiniert Phasenfarbe und UV-/mechanischen Mantel im Gegensatz zu reinem Monochromband.

Anwendungen

• 3-Phasen-/Mehrphasen-ID: Verteilungszweige, Stromkabel, Farbringe für Schalttafel-Sammelschienen gemäß Gelb/Grün/Rot oder Braun/Schwarz/Grau für A/B/C, N, PE.
• Motorleitungs-Codierung: Wickelmotoren, Klemmen, VFD/Servo U/V/W-Leiter, umwickelt mit 35, um Phasenüberschlag zu verhindern.
• Primärisolierung von Drahtverbindungen: 600V-Stumpf-/Crimpverbindungen in ≥2 Halbüberlappungen, die Isolierung und Phasenfarbe zusammen ergeben.
• Codierung von Steuer-/Instrumentenkabelbäumen: SPS, DCS, Klemmblöcke und Sensordrähte farbcodiert für Inspektion/Nachrüstbarkeit.
• Markierungen für Rohrleitungssysteme: Druckluft-, Wasser-, Öl-, Vakuum- und chemische Leitungen, Farbringe auf Rohrleitungskörper/Ventilen gemäß Sicherheitscode.
• Markierung von Sicherheitszonen: Schaltanlagenräume, Warnstreifen für Lockout/Tagout/unter Spannung auf Boden/Ausrüstung mit Farbband plus Schildern.
• MV/HV-Spleiß-Außenmantel: über gummi-selbstverschweißendem/Mastik-Primärmantel, Halbüberlappung 35 nach Phasenfarbe zum Schutz vor UV/Abrieb/Verschmutzung.
• Kleine Reparaturen und Kennzeichnung von Kabelmänteln: LV-Steuerkabelmantel-Einkerbungen, Trennung von Mobilfunk-/Kommunikationsleitungen, nachträglich hinzugefügte Farbringe für Leitungen.
